1、 Alkalmazható huzalátmérő tartomány: 1-3 mm
2, Sebesség: max 1200 tpm
3, osztástávolság: 70-140 mm
4, feszítési pontosság: ± 5%
5、Méterszámlálási pontosság: ±0,5%
1、 Alkalmazható huzalátmérő tartomány: 1-3 mm
2, Sebesség: max 1200 tpm
3, osztástávolság: 70-140 mm
4, feszítési pontosság: ± 5%
5、Méterszámlálási pontosság: ±0,5%
A fizikai hab szigetelés gyártósor Olyan kábelekhez készült, ahol a jelintegritás és az alacsony dielektromos veszteség kritikus követelmény. A kémiai habosítással ellentétben a fizikai habosítás inert gázt – jellemzően nitrogént – közvetlenül az olvadt ...

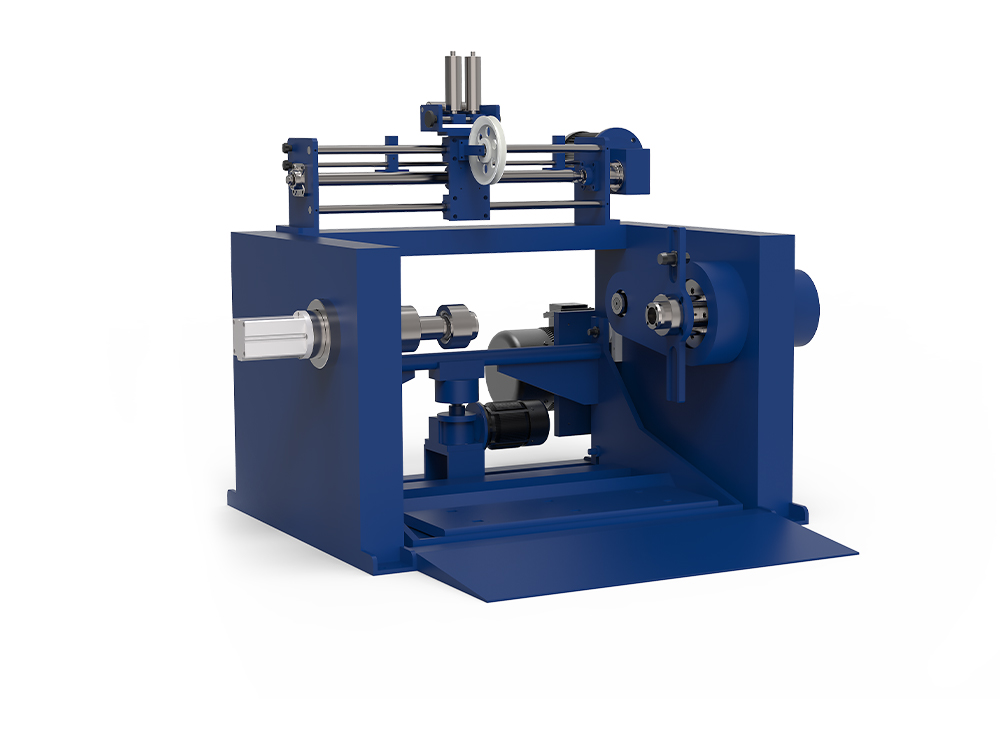

READ MOREA kábelfelvétel és -kifizetés a két egymással ellentétes tekercselési műveletre vonatkozik, amelyek a vezetőt vagy a kész kábelt a gyártósoron keresztül az orsókra, orsókra és dobokra mozgatják. A Pay-off letekerteti az anyagot a forrástekercsről, és betáplálja a köve...
READ MOREA kábelek gyártási folyamata a többlépcsős ipari munkafolyamat amely a nyers réz- vagy alumíniumvezetőket kész, szigetelt huzaltermékekké alakítja, amelyek készen állnak elektromos, adat- vagy mechanikai alkalmazásokra. A huzalhúzástól és sodrástól a szigetelés e...
READ MORE
A Backtwist-tel ellátott kábelezőgép különféle kábeltípusok kábelezésére alkalmas, beleértve a tápkábeleket, a flexibilis kábeleket, a vezérlőkábeleket és a tengeri kábeleket. A többeres kábelezés ...
See Details
A Single Twist Cabling Machine egy kulcsfontosságú berendezés, amelyet kifejezetten a LAN-kábelek gyártásához terveztek. Elsősorban négy sodrott érpár általános összecsavarására szolgál speciális k...
See Details
A Pair Twisting Machine with Backtwist egy kulcsfontosságú berendezés, amelyet kifejezetten a LAN-kábelek gyártásához terveztek. Elsősorban két szigetelt maghuzal speciális igény szerinti sodrására...
See Details
A hálócsévélő gép kulcsfontosságú berendezés a hatékony és jó minőségű kábeltekercselés biztosításához. Teljesítménye közvetlenül befolyásolja a csomagolás minőségét, a tárolás és a szállítás kénye...
See Details
A gép váltóáramú motoros zárt hurkú vezérlőrendszert alkalmaz, amely támogatja a 10-500 N dinamikus feszültség beállítását, alkalmas φ500-φ1250 mm orsó specifikációkra, kompatibilis réz-, alumínium...
See Details
A szalagkitöltő gépet váltakozó áramú motor hajtja, és állandó feszültségű vezérlőrendszerrel van felszerelve, amely 5-50 N tartományban fokozatmentesen szabályozza a feszültséget. 10-200 mm széles...
See DetailsMi a működési elve a Double Twist kábelező gép ?
A dupla csavarás működési elve
1. Kétrétegű csavaró szerkezet: A gép két szinkron hajtású csavarórendszerrel rendelkezik. Mindegyik vezetőt először előrefelé csavarják, majd másodszor ugyanabba vagy ellentétes irányba csavarják, így "előcsavarás-kétszeres csavarás" kompozit szerkezetet érnek el.
2. A keresztirányú csavarodás iránya javítja az elektromos teljesítményt: Az első csavarás (S-twist) és a második sodrás (Z-twist) váltakozó elrendezése egyenletesebbé teszi a vezetékek közötti kölcsönhatást, csökkentve a jelek áthalását és javítva a szakítószilárdságot.
3. Nagy pontosságú feszültség- és dőlésszög-szabályozás: A feszültséget (±5%) és az osztódást (70-140 mm) valós időben figyeli egy PLC és szervomotor, hogy biztosítsák az egyes magok egyenletes csavarását, garantálva a kábel mechanikai és elektromos konzisztenciáját.
4. Több vezetékátmérőhöz is illeszthető: 1-3 mm-es huzalátmérők lefedésére tervezték, egy menetben képes dupla csavarást végezni a finomtól a vastag magig, kielégítve a Cat5e, Cat6 és még nagyobb sebességű kábelek igényeit.
| Kulcspont | Leírás |
| Kétfokozatú csavarás | A gép két szinkronizált csavarórendszert tartalmaz: az első előzetes (előcsavarást) hajt végre minden egyes vezetőn, a második pedig egy második csavarást hajt végre ugyanazon a szálon, így az „egymenetes kettős csavarás” szerkezet jön létre. |
| Keresztirányú (S-Z) csavarás | Az első csavarás (S-irányú) és a második csavarás (Z-irány) egymásba van ágyazva, ami javítja a jelek egyenletességét, csökkenti az áthallást és növeli a mechanikai szilárdságot. |
| Precíz feszültség és dőlésszög szabályozás | A PLC- és szervomotorok folyamatosan figyelik a feszültséget (±5%) és az osztódást (70-140 mm), hogy minden vezetéknél egyenletes nyomatékot garantáljanak. |
| Széles vezeték-átmérő kompatibilitás | 1–3 mm-es vezetékátmérőhöz tervezték, lehetővé téve egyetlen beállítással a finom és durva vezetékek kezelésére Cat5e, Cat6 és nagyobb sebességű kábelekhez. |
Mennyivel javítja a Double Twist kábelezőgép a termelés hatékonyságát a hagyományos sodrógépekhez képest?
Termelési hatékonyság javítása
1. Teljesítmény-összehasonlítás: A duplasodrógép 120-170 m/perc kábelezési sebességet tud elérni (100 mm-es osztás alapján), míg a hagyományos egyszeres sodratógép csak 45-60 m/perc sebességet, ami körülbelül 2-3-szoros hatékonyságnövekedést jelent.
2. Termelékenységnövekedés: A hagyományos csősodrógépekhez képest a duplasodrógép 4,5-szeresére tudja növelni a termelés hatékonyságát, több szál sodrását ugyanannyi idő alatt.
3. Nagy sebességű működési megbízhatóság: A kétmotoros szinkronhajtást és a szervovezérlést alkalmazva fenntartja a sebesség és a feszültség szinkronizálását, elkerülve a sebességváltozások okozta minőségi ingadozásokat, és kiváló minőségű kimenetet ér el nagy fordulatszámon.
4. Energiatakarékosság és helyelőnyök: A hatékony mechanikus szerkezet csökkenti az energiafogyasztást, és a berendezés csak körülbelül 10 000 m²-t foglal el, alkalmas közepes és nagy gyártósorok térelrendezésére, tovább javítva az általános kapacitáskihasználást.
| Összehasonlítási metrika | Hagyományos Stranding gép | Kétcsavarású kábelező gép |
| Csavarási hatékonyság | Egyfokozatú csavarás, korlátozott teljesítmény | Kétlépcsős csavarás egy menetben, mindkét csavar szinkronban |
| Teljes kapacitás szorzó | A hagyományos cső típusú sodrászgépek alapkapacitása | Kapacitás növelte 4,5× dupla csavarás technológiával |
| Maximális sebesség | -600-800 ford./perc (egycsavarás) | Akár 1500 ford./perc (dupla csavarás) |
| Csavarok percenként | -600 tpm | Akár 1200 tpm (maximum 1700 tpm) |
Egy Double Twist kábelezőgép egyidejűleg sodorhat többeres kábeleket?
1. Több vezeték egyidejű betáplálása: A gép többcsatornás adagolórendszerrel van felszerelve, amely 6-12 vezeték egyidejű betáplálására képes, így több mag egyidejű dupla csavarását éri el egyetlen betáplálásban.
2. A kettős csavaró technológia többmagos alkalmazkodóképessége: A kettős csavarógép csavarórendszere minden egyes vezetőn külön-külön kétrétegű csavarást hajthat végre, majd ugyanazon a maghuzalon hajthatja végre a teljes csavarást, biztosítva, hogy a többeres kábel minden magja azonos csavarással és feszültséggel rendelkezzen.
3. Nagy teljesítményű hálózati kábelekre alkalmazható: Ezt a technológiát széles körben alkalmazzák Cat5e, Cat6 és nagyobb sebességű ipari automatizálási vezérlőkábelekben, amely megfelel a rendkívül magas jelintegritással és mechanikai szilárdsággal rendelkező többmagos termékek követelményeinek.
4. Rugalmas testreszabási lehetőségek: A szoftverparaméter-beállítás révén gyorsan tud váltani a különböző magszámok, huzalátmérők és csavarási követelmények szerint, így "egy gép több felhasználásra" érhető el, és jelentősen csökkenti a berendezés beruházási és hibakeresési költségeit.
| Funkció | Leírás |
| Többvezetékes szinkron előtolás | Többsávos betápláló csatornákkal van felszerelve, amely lehetővé teszi 6-12 vezeték egyidejű bevezetését a többmagos csavaráshoz. |
| Többmagos Double-Twist képesség | Az 1600 mm-es, többmagos, kétmagos, dupla csavarású kötözőgép képes kezelni a 0,12 mm-nél nagyobb vezetékeket, és egyetlen műveletben duplán megcsavarja az összes magot. |
| Nagy pontosságú feszítés és csavarás szabályozás | Mágneses részecskékből vagy mechanikus rugós feszítőeszközöket és választható csavarási irányokat használ, hogy a feszültséget és a csavarást egyenletesen tartsa az összes magon az egyidejű feldolgozás során. |
| Alkalmas csúcskategóriás LAN és ipari kábelekhez | Széles körben alkalmazható Cat5e, Cat6 és ipari automatizálási vezérlőkábelekhez, amelyek megfelelnek a szigorú jeleknek - integritás és mechanikus - szilárdsági követelmények. |
Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Milyen energiafogyasztással és energiamegtakarítással jár a DoubleTwist kábelezőgép?
V: A hagyományos sodrógépekhez képest a dupla csavarású szerkezet jelentősen csökkenti az energiafogyasztást és az üzemeltetési költségeket.
2. kérdés: Mely iparágak a legalkalmasabbak a DoubleTwist kábelezőgép használatára?
V: Alkalmas olyan termékekhez, amelyek kiváló minőségű, többszálú sodrást igényelnek, mint például tápkábelek, kommunikációs optikai kábelek, repülőgépipari nagy szilárdságú acél drótkötelek és autóipari kábelkötegek.
3. kérdés: Melyek a Zhangjiagang Dachen Machinery fő versenyelőnyei?
V: 1997-ben alapították, kutatás-fejlesztési múlttal és éves kibocsátási értékkel, amely meghaladja az 50 millió RMB-t; a vállalat egy nemzeti csúcstechnológiai vállalkozás ISO9001:2008 minőségbiztosítási rendszer tanúsítvánnyal; vezető mérnökök adják a K+F csapat több mint 20%-át, lehetővé téve a teljes folyamat önálló fejlesztését a mechanikai szerkezettől az elektromos rendszerig.
4. kérdés: Biztosíthat-e a Dachen Machinery testreszabott, nem szabványos kábelgyártó berendezéseket?
V: A vállalat a teljes folyamat saját fejlesztésére összpontosít a mechanikai szerkezettől az elektromos rendszerig, lehetővé téve a gyors szállítást és az ügyfelek igényeihez szabott, testreszabott, nem szabványos szolgáltatások nyújtását.
